Raucherunterstand 'Paris P802/VSG'

ab 18.198,00 CHF

exkl. 8,1% USt. , inkl. Versand

19672.038 CHF; inkl. 8,1 % USt.

Lieferzeit:
Artikelnummer: A091-h-40857

Beleuchtung
Seitenwände/Dekor/Sichtschutz
Sitzbänke
Auswahl RAL-Farbe Gestell Farbkarte im Feld Datei
Auswahl Siebdruck, bitte gewünschte Dekornummer eintragen

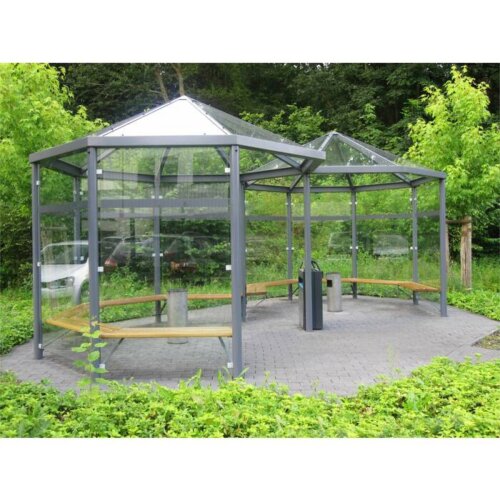

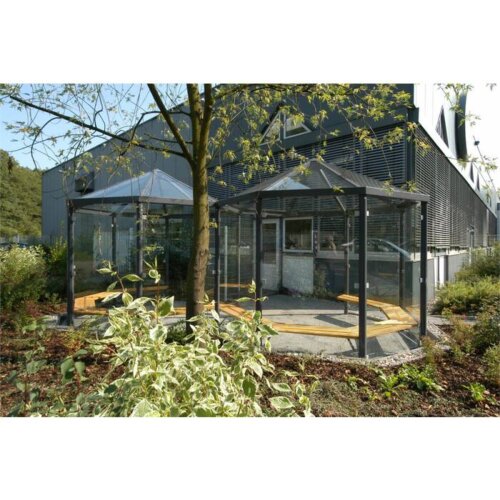

Maße je Pavillon (BxTxH): 3300 x 3300 x 3100 mm
lichte Höhe: 2200 mm
Form: achteckig
Anzahl Pavillons: 2 miteinander verbunden)
Schneelast Sk: 1,90 kN/m2
Statik: prüffähige Statik vorliegend
Windlastzone: Zone 1-3
Herstellergarantie: 5 Jahre
Konstruktion: Stahlprofilrohre 60 x 60 mm, verzinkt
Dacheindeckung: Verbundsicherheitsglas (VSG), glashell
Seitenwände: wahlweise ohne oder mit 10x Einscheibensicherheitsglas (ESG), glashell oder mit Siebdruck
Farbe Konstruktion: verzinkt und farbbeschichtet in RAL nach Wahl
Entwässerung: über innenliegende, bitumierte Wasserrinne und Wasserspeier (120 mm über OK Boden)
Befestigung: zum Aufdübeln mit Fußplatten
inkl. Bodenbefestigungsmaterial
Lieferung zerlegt, Bausatz

Entladung: bauseits durch den Kunden
Montage: bauseits durch den Kunden (Selbstabladung) bzw. durch Montageteam (nur auf Anfrage)

Technische Daten (optionales Zubehör)

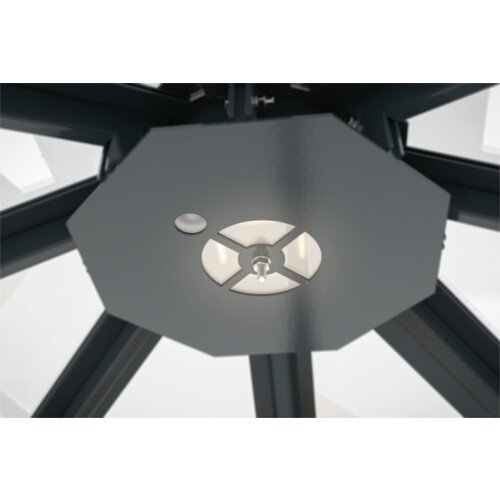

Beleuchtungssystem Octa

platzsparende und vandalismussichere Installation
homogene Ausleuchtung der überdachten Fläche
LED-Technik, inkl. Netzteil, dimmbar
inkl. eingebauten Präsenzmelder
Leistung: 11 Watt
Lichtfarbe (nw) neutralweiß, Nennlebensdauer: >50.000 h
Schutzklasse I, Schutzart IP44
Maße: 380 mm x 380 mm

Durch den verbauten Präsenzmelder schaltet sich die Beleuchtung bei Bedarf ein. Bei Nicht-Anwesenheit dimmt das System für eine Grundausleuchtung ab und stellt bei Anwesenheit wieder das voreingestellte Beleuchtungsniveau ein.
Die 8-eckige Beleuchtung ist aus verzinktem Material gefertigt. Die Abdeckplatte ist zusätzlich in RAL nach Wahl farbbeschichtet. Die gesamte Technik ist servicefreundlich, jedoch verdeckt verbaut und somit optimal vor Feuchtigkeit und Vandalismus geschützt.

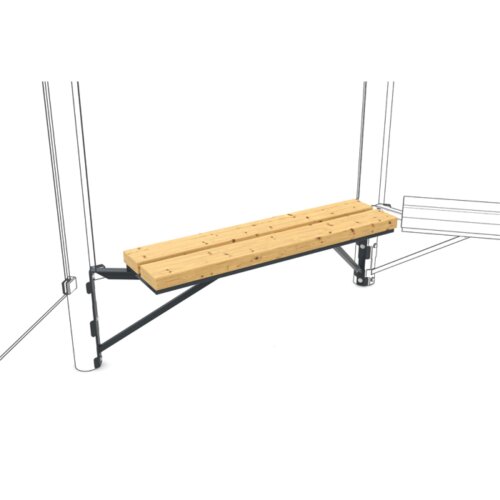

Sitzbank
Design-Sitzbank aus Holz
Abmessungen Sitzfläche: 1.000 x 280 mm
Die Designsitzbank des Achteckpavillons besitzt ein modern-integriertes Design und wird aus hochwertigen Materialien gefertigt. Die Sitzfläche
besteht aus robustem und langlebigem Kiefernholz. Dank der passgenauen Winkelkonstruktion, die an den Stützen des Pavillons befestigt wird, kann die Sitzbank exakt übers Eck geführt werden. Die beiden parallel verlaufenden Profilhölzer sind lasiert, gefast und wetterschutzimprägniert. Alle Metallteile sowie Pfosten und die Unterkonstruktion sind verzinkt und farbbeschichtet in RAL nach Wahl.

Weiteres Zubehör
Sie können unter Zubehör noch weitere Austattungen, wie z.B. Ascher, Abfallbehälter, auswählen.

Ermittlung der Wind- und Schneelast am Aufstellort:
Über unseren Partner dlubal.com können Sie jederzeit die entsprechenden Zonen und Werte des Aufstellortes über den Wind- und Schneelastzonen-Rechner ermitteln.

Hinweise zur Lieferung und Bestellung

Bausatz
Die Auslieferung des Bausatzes erfolgt zerlegt im Holzverschlag, die Glasscheiben befinden sich auf einem separaten Holzgestell. Die Entladung sowie Aufstellung wird bauseits durch den Kunden ausgeführt! Elektroarbeiten müssen immer bauseits durch Fachpersonal erfolgen. Am Lieferort muss eine Entlademöglichkeit (Stapler/Kran) vorhanden sein.
Ein Entladeservice vor Ort kann separat dazu bestellt werden, siehe Zubehör.

Überplasterung
Die Überdachung kann auf Wunsch mit einer Stützenverlängerung um 200 mm ausgeliefert werden. So können die Stützenfüße überpflastert werden. Diese sind dann nicht mehr sichtbar. Fügen Sie hierzu bitte den entsprechenden Zubehörartikel in den Warenkorb.

Zusätzliche Angaben vom Kunden bei einer Bestellung

gewünschte RAL-Farbe der Stahlkonstruktion (siehe PDF RAL-Farben)
Nummer des gewünschten Dekors / Sichtschutzes der Rückwand und der Seitenwände
bei der Auswahl einer oder mehrerer Sitzbänke benötigen wir die gewünschte Position

Bitte teilen Sie uns diese Informationen im Bemerkungsfeld mit.

Fundamentpläne:
Sie erhalten von uns direkt nach der Beauftragung den entsprechenden Fundamentplan. Der Fundamentplan wird immer erst auftragsbezogen gefertigt und kann daher nicht vorab zur Verfügung gestellt werden.

Sonderanfertigung:
Die Modellreihe Paris zeichnet sich durch ihre große Variabiltät aus. Sondergrößen und Projektanfragen bitte per E-Mail an uns senden.
